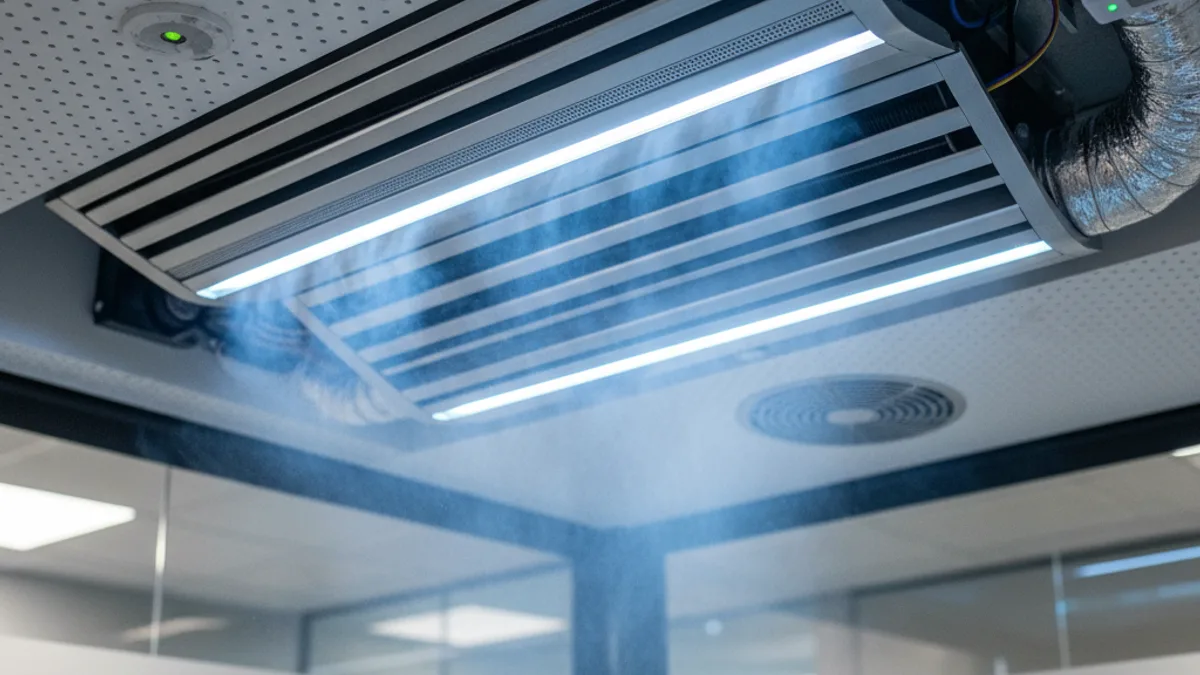

Вентиляція в акустичній кабіні: чому це критично важливо

Акустична кабіна -- це герметичний простір. Саме герметичність забезпечує звукоізоляцію: будь-яка щілина або отвір -- це шлях для звуку. Але те, що чудово працює для акустики, створює серйозну проблему для людини всередині: без постійного припливу свіжого повітря кабіна швидко стає непридатною для перебування.

Ця стаття -- про фізику, фізіологію та інженерію вентиляції в акустичних кабінах. Чому це найважливіший параметр після звукоізоляції, як він працює та що шукати у специфікаціях виробника.

Що відбувається в закритій кабіні без вентиляції

Уявіть акустичну кабіну для одного користувача з внутрішнім об'ємом 2 кубічних метри. Людина в стані спокою споживає приблизно 0,5 літра кисню на хвилину та видихає приблизно 200 мл CO2 на хвилину. При розмові ці показники зростають на 20--30%.

Концентрація CO2

Зовнішнє повітря містить приблизно 400--500 ppm (parts per million) CO2. У закритому просторі об'ємом 2 м3 одна людина підвищує концентрацію CO2 з такою швидкістю:

Через 10 хвилин: приблизно 1500 ppm.
Через 20 хвилин: приблизно 2500 ppm.
Через 30 хвилин: приблизно 3500 ppm.

Для порівняння: рекомендована максимальна концентрація CO2 для робочих приміщень за українськими нормами -- 1000 ppm. Дослідження Гарвардської школи громадського здоров'я (Allen et al., 2016) показало, що при 1400 ppm когнітивні здібності знижуються на 50% порівняно з 550 ppm. При 2500 ppm зниження сягає 65%.

Іншими словами: за 15 хвилин перебування в непровітрюваній акустичній кабіні людина починає гірше думати, повільніше реагувати та допускати більше помилок -- саме тоді, коли потрібно бути зосередженою на дзвінку чи роботі.

Температура

Людське тіло постійно виділяє тепло -- приблизно 80--120 Вт у стані спокою, до 150 Вт при активній розмові. У закритому просторі це тепло нікуди не дівається. Температура повітря зростає приблизно на 1--2 градуси за кожні 10 хвилин.

Якщо в офісі 22 градуси, через 20 хвилин у закритій кабіні буде 25--26 градусів, через 30 хвилин -- 27--28. Це вже межа теплового комфорту, після якої починається відчутний дискомфорт.

Вологість

Людина виділяє 40--100 г вологи на годину через дихання та шкіру. В маленькому герметичному просторі це швидко підвищує відносну вологість до некомфортних 70--80%, створюючи відчуття задухи.

Інженерний виклик: вентиляція vs. звукоізоляція

Основна складність проєктування вентиляції акустичної кабіни -- це фундаментальний конфлікт між двома вимогами:

Для вентиляції потрібні отвори -- щоб повітря могло входити та виходити.
Для звукоізоляції потрібна герметичність -- будь-який отвір пропускає звук.

Цей конфлікт вирішується інженерними методами, і якість цього рішення -- головний показник технологічного рівня виробника.

Типи вентиляційних систем

Пасивна вентиляція (конвекційна)

Принцип: тепле повітря від тіла людини піднімається вгору та виходить через отвори у верхній частині кабіни. Прохолодне повітря з офісу заходить через отвори знизу.

Переваги: повністю безшумна, не потребує електроживлення, дешева.

Недоліки: малоефективна (повітрообмін 5--10 м3/год замість необхідних 20--30), залежить від різниці температур, отвори без шумоглушників суттєво знижують звукоізоляцію.

Висновок: непридатна для тривалого використання (понад 10--15 хвилин).

Примусова вентиляція з осьовим вентилятором

Принцип: електричний вентилятор прокачує повітря через канал з шумоглушником.

Переваги: ефективний повітрообмін (20--40 м3/год), стабільна робота незалежно від зовнішніх умов.

Недоліки: вентилятор створює шум. Дешеві осьові вентилятори генерують 35--45 дБ(А), що неприпустимо для акустичної кабіни.

Примусова вентиляція з відцентровим вентилятором та лабіринтним глушником

Це рішення, що використовується у якісних офісних кабінах. Відцентровий (тангенціальний) вентилятор працює значно тихіше за осьовий при тому самому об'ємі повітря. Лабіринтний глушник -- канал з декількома поворотами, стінки якого покриті звукопоглинаючим матеріалом -- усуває як шум вентилятора, так і зовнішній шум, що міг би проникнути через канал.

Переваги: ефективний повітрообмін при рівні шуму 22--28 дБ(А). Звукоізоляція каналу 25--35 дБ.

Недоліки: складніша конструкція, вища вартість, збільшує розміри кабіни (лабіринт займає простір у стінках або стелі).

Саме цей тип вентиляції є стандартом для звукоізоляційних кабін середнього та преміального сегменту.

Стандарти та норми

Об'єм повітрообміну

ДБН В.2.5-67:2013 (Україна): мінімум 20 м3/год на одну особу для офісних приміщень.
EN 16798-1:2019 (Європа): 25--36 м3/год на особу залежно від категорії приміщення.
ASHRAE 62.1 (США): 17 м3/год мінімум + додатково залежно від площі.

Для акустичної кабіни, де об'єм повітря мінімальний, а людина знаходиться в стресі (відеоконференція, важливий дзвінок), рекомендований об'єм повітрообміну -- не менше 25--30 м3/год на особу.

Рівень шуму вентиляції

Стандарт ISO 23351-1 вимірює звукоізоляцію кабіни при працюючій вентиляції. Це важливий нюанс: деякі виробники вказують акустичні характеристики при вимкненій вентиляції, що є некоректним.

Рекомендований рівень шуму вентиляційної системи всередині кабіни: не більше 30 дБ(А), ідеально -- менше 25 дБ(А).

Концентрація CO2

Максимально допустима концентрація CO2 всередині кабіни після 60 хвилин безперервного використання однією особою має не перевищувати 1000 ppm. Це вимога, яку поки що не всі виробники гарантують, але прогресивні компанії вже включають її у специфікації.

На що звертати увагу при виборі

1. Тип вентиляції

Запитайте: примусова чи пасивна? Який тип вентилятора? Який тип шумоглушника?

2. Об'єм повітрообміну

Мінімум 20 м3/год. Бажано -- 25--30 м3/год. Якщо виробник не вказує цей параметр -- це червоний прапорець.

3. Рівень шуму вентилятора

Максимум 30 дБ(А) всередині кабіни. Перевірте при тестуванні: увійдіть у кабіну, закрийте двері, прислухайтесь до вентилятора. Якщо він відволікає -- кабіна не відповідає стандартам.

4. Фільтрація

Наявність фільтра (мінімум G4, бажано F7 або HEPA) забезпечує чистоту повітря. Уточніть вартість та частоту заміни фільтрів.

5. Режим роботи

Чи є датчик присутності (вентиляція вмикається автоматично при вході)? Чи є регулювання швидкості? Чи є датчик CO2 для автоматичного підвищення швидкості вентиляції при зростанні концентрації?

Передові рішення

Деякі виробники впроваджують інноваційні підходи до вентиляції:

Рекуперація тепла. Вхідне повітря підігрівається або охолоджується за рахунок вихідного потоку. Це стабілізує температуру всередині кабіни.

Активний контроль CO2. Датчик CO2 автоматично збільшує швидкість вентиляції при підвищенні концентрації. Це дозволяє знизити базовий рівень шуму вентилятора (повільна робота) і прискорювати його лише за потреби.

Іонізація повітря. Деякі моделі оснащені іонізаторами для додаткового очищення повітря. Ефективність цієї технології для маленьких просторів є предметом наукової дискусії.

Серед виробників, що приділяють особливу увагу балансу між вентиляцією та акустикою, варто відзначити акустичні кабіни Silentbox, які використовують лабіринтну систему шумоглушення та примусову вентиляцію з контрольованим рівнем шуму.

Як перевірити вентиляцію самостійно

Тест на CO2

Якщо у вас є портативний датчик CO2 (вартість 1000--3000 грн), увійдіть у кабіну, закрийте двері та залишіть датчик увімкненим на 30 хвилин. Відстежуйте динаміку:

Зростання до 800 ppm і стабілізація -- добра вентиляція.
Зростання до 1000 ppm і стабілізація -- прийнятна.
Безперервне зростання понад 1000 ppm -- вентиляція недостатня.

Тест на температуру

Зафіксуйте температуру при вході. Через 30 хвилин виміряйте знову:

Підвищення до 2 градусів -- норма.
Підвищення на 3--4 градуси -- вентиляція ледве достатня.
Підвищення понад 4 градуси -- вентиляція недостатня.

Тест на шум

Увійдіть у кабіну з увімкненою вентиляцією. Закрийте очі та прислухайтесь протягом хвилини. Якщо вентилятор привертає увагу -- його рівень шуму занадто високий.

Обслуговування вентиляційної системи

Вентиляція -- єдиний компонент акустичної кабіни, що потребує регулярного обслуговування:

Заміна фільтрів: кожні 6--12 місяців залежно від забрудненості повітря в офісі.
Чищення каналів: раз на 1--2 роки.
Перевірка вентилятора: раз на рік (рівень шуму, вібрації).

Вартість обслуговування: 2 000 -- 5 000 грн на рік. Нехтування обслуговуванням призводить до зниження ефективності вентиляції, підвищення шуму вентилятора та погіршення якості повітря.

Висновок

Вентиляція -- це параметр, який визначає, чи буде акустична кабіна реально використовуватися або перетвориться на дорогий предмет інтер'єру. Кабіна з чудовою звукоізоляцією, але поганою вентиляцією буде покинута працівниками через тиждень. Кабіна з прийнятною звукоізоляцією та відмінною вентиляцією буде використовуватися щодня.

При виборі офісних кабін завжди перевіряйте вентиляцію особисто: проведіть у кабіні 30 хвилин, оцініть комфорт. Якщо після півгодини вам хочеться вийти "подихати" -- шукайте інший варіант. Якщо через 30 хвилин ви не помічаєте різниці з відкритим простором -- вентиляція на рівні.
